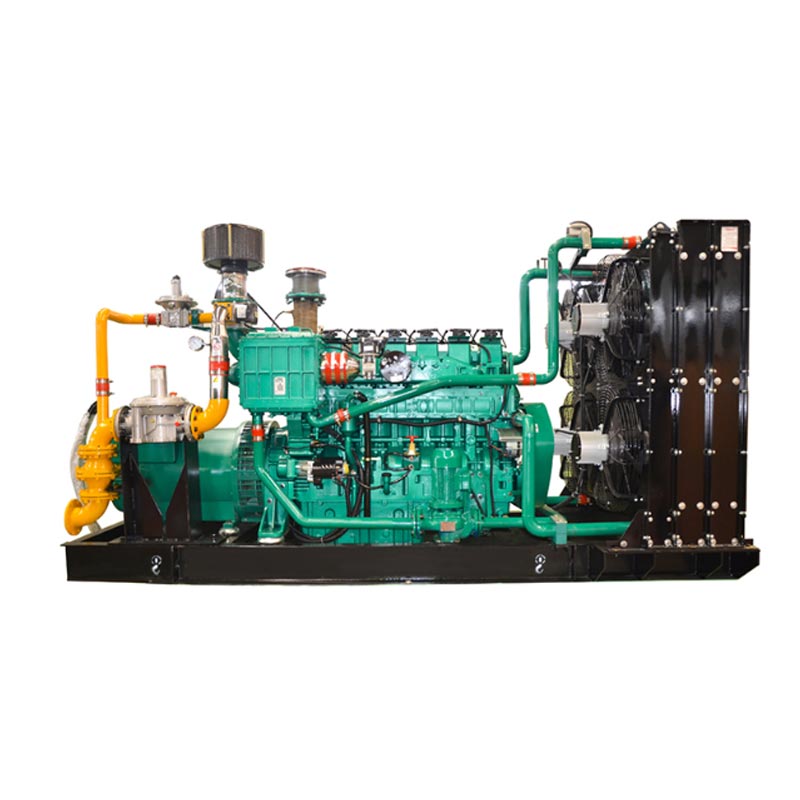

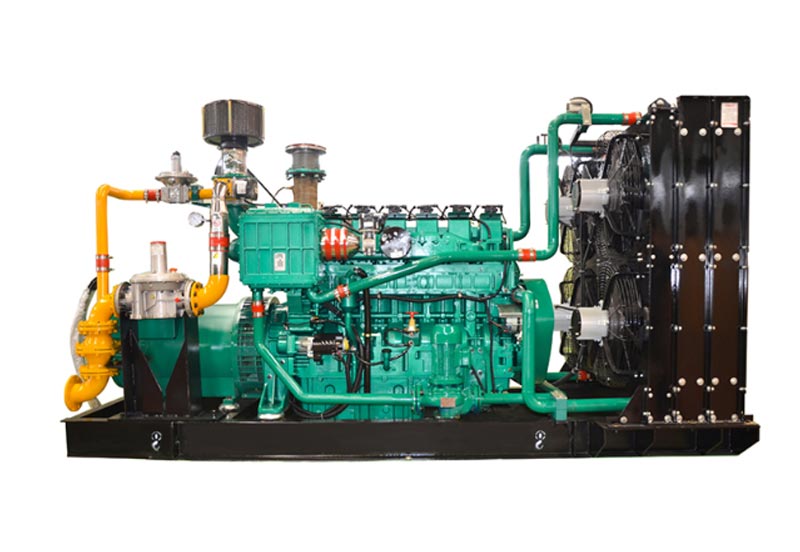

Сет за генератор на биогас за свињарска фарма

Комплетот за генератор на биогас на China Kecheng за свинска фарма може да се справи со ѓубривото и отпадните води од фармите за свињи и да постигне енергија самодоволност. Оваа опрема е специјално дизајнирана за конвертирање на биогас од сточарски фарми. Може да се прилагоди на флуктуации во концентрацијата на биогасот и содржината на нечистотии и работат стабилно за производство на електрична енергија. Единицата усвојува ан интегриран дизајн, вклучувајќи предтретман со биогас, високоефикасен мотор со внатрешно согорување, генератор и отпад уред за обновување на топлина. Тој не само што генерира електрична енергија, туку и ја обновува топлинската енергија за производство или секојдневниот живот, со што се подобрува сеопфатната стапка на искористување на енергијата. Моќноста на производот се движи од 50 до 200 киловати и може да се прилагоди според специфичната инвентарна скала и производството на биогас на фармата за размножување. Јадрото компонентите доаѓаат со двегодишна или 8.000-часовна гарантна услуга. Овој систем може да им помогне на малите и средните, како и големите свињарски фарми ефикасно постигнуваат искористување на ресурсите на ѓубриво и отпадни води, ги намалуваат оперативните трошоци и изгради еколошки и штедлив модел на кружно производство.

Апликативни сценарија (Ексклузивни сценарија за фарми за свињи)

1. Свињарската фарма користи сопствено напојување

• Применливи сценарија: Осветлување на свињарник, опрема за преработка на добиточна храна ( дробилки, миксери), контрола на животната средина опрема (вентилатори, водени завеси, термостати), опрема за третман на ѓубриво (пумпи за мешање, сепаратори на цврста течност)

• Основна вредност: Го заменува напојувањето од електричната мрежа и ги намалува трошоците за електрична енергија (пресметано врз основа на свињарска фарма со 500 свињи на залиха, таа генерира во просек 120 kW · h електрична енергија дневно, заштедувајќи приближно 30.000 јуани такси за електрична енергија годишно). Кога има прекин на електричната енергија, тој служи како итен извор на енергија за осигурајте се дека вентилацијата и контролата на температурата во свињарникот не се прекинати, со што се спречува смртта на свињите поради стрес.

2. Искористување и искористување на отпадната топлина на биогасот

• Применливи сценарија: Зимско загревање во свињи (инкубатори за прасиња, свињи за гоење), изолација во биогас резервоари за ферментација (одржување температура на ферментација од 35-40 ℃ и зголемување на производството на биогас), загревање/топло вода во просториите за живеење на персоналот

• Основна вредност: Стапката на враќање на отпадната топлина на генераторот е ≥80%. Моделот од 50 kW може да поврати во просек од 150 MJ топлина дневно, задоволувајќи ги потребите за греење на свињарник од 1000 квадратни метри, намалувајќи ги трошоците за јаглен/гас греење, и постигнување двојни придобивки од „генерирање струја + греење“.

3. Производство на електрична енергија поврзана со мрежа (зголемен приход од вишок електрична енергија)

• Применливи сценарија: Свињарски фарми од големи размери (со залиха од над 2.000 свињи), доволно производство на биогас (дневно производство на биогас ≥500 кубни метри), а вишокот електрична енергија по самоупотреба е поврзан со националната моќност мрежа

• Основна вредност: уживајте во националната субвенција за поврзување со нова енергетска мрежа (0,3-0,5 јуани /kW · h), со годишен електрична енергија поврзана на мрежа од приближно 1,2 милиони kW · h за моделот 200 kW, што генерира дополнителен приход од 360.000-600.000 јуани. Во исто време, тој е во согласност со барањата на политиката за заштита на животната средина и помага свињарската фарма да биде доделена со титулата „Фарма за демонстрација за зелено одгледување“.

4. Поддржувачки капацитети за ѓубриво и третман на отпадни води

• Применливи сценарија: Комплетот генератор на биогас за свињарска фарма може да се поврзе со дигестори за биогас и сепаратори на цврста течност во фармите за свињи. Моќта генериран од генераторскиот сет директно се доставува до системот за третман на ѓубриво, формирајќи енергетски циклус од „ѓубриво → биогас → електрична енергија → третман со ѓубриво“

• Основна вредност: Решавање на прашањето за високите трошоци за електрична енергија за опремата за ѓубриво и третман на отпадни води, истовремено намалувајќи загадување на животната средина предизвикано од директни емисии на биогас и исполнување на барањата за заштита на животната средина на „Правилникот за спречување и контрола на загадувањето од големото сточарство и живинарство“.

Предности на производот (Дизајниран да одговори на болките на фармите за свињи)

Технички параметри (најчесто користени модели во свињарските фарми)

Технички карактеристики (приспособен дизајн за фарми за свињи)

1. Специјализиран систем за предтретман за биогас

• „Единица за предтретман во три фази“ на Кеченг: сува десулфуризација во прва фаза (отстранување на водород сулфид за да се спречи корозија на мотори со внатрешно согорување), циклонска дехидрација во втора фаза (одвојување на водена пареа од биогас до спречува акумулација на вода во цилиндрите), и трета фаза за стабилизирање на притисокот (стабилизирање на притисокот на биогасот до избегнувајте нестабилна брзина на единицата поради флуктуации во производството на биогас), што е погодно за карактеристиките на „високо ниво на сулфур, висока влажност и големи флуктуации на производството“ на биогас во свињарските фарми.

2. Енергетски систем отпорен на корозија

• Моторот со внатрешно согорување е опремен со биогас специјални клипни прстени (изработени од леано железо отпорно на абење со хромиран слој) и вентили (изработени од нерѓосувачки челик), кои можат да издржат корозија на водород сулфид во биогас и имаат работен век продолжен до 15.000 часа (50% подолг од оној на обичниот дизел мотор компоненти). Свеќичката има дизајн против јаглеродни наслаги за да спречи нецелосно согорување на биогасот од предизвикувајќи наслаги на јаглерод и резултирајќи со откажување на палењето.

3. Ексклузивен интелигентен систем за контрола на свињарските фарми

• Опремен со наменскиот контролер KCPLC-02 за свињи, тој поддржува: ① Автоматско прилагодување на биогасот концентрација (автоматско намалување на оптоварувањето кога концентрацијата на метан е помала од 45% и автоматски зголемување на оптоварувањето кога е повисоко од 75% за да се спречи пламен); ② Тоа е поврзано со контрола на температурата на дигесторот за биогас (отпадната топлина од генераторскиот сет е приоритет за изолација на дигесторот за биогас, и вентилот за отпадна топлина автоматски се отвора кога температурата ќе падне под 35℃). ③ Далечински мониторинг преку мобилен телефон АПП (преглед на производство на енергија, потрошувачка на биогас и аларми за дефекти, погодна за далечинско управување со свињарска фарма менаџери).

4. Дизајн за постепено искористување на отпадната топлина

• Прифатете „обновување на отпадна топлина со двојна јамка“ : првата јамка ја обновува отпадната топлина на водата во облогата на цилиндерот на моторот со внатрешно согорување (со температура од 80-90℃) и го снабдува за загревање во свињарник; На второто коло ја обновува отпадната топлина од издувните гасови (со температура од 400-500℃) и го загрева циркулирачка вода во дигестерот за биогас преку разменувач на топлина за одржување на температурата на ферментација, постигнување енергетски циклус на „генерирање електрична енергија → греење → зголемено производство на биогас“, создавајќи 15% повеќе енергија вредност од обичните единици.

5. Безбедносен дизајн отпорен на експлозија

Електричниот систем на единицата го прифаќа степенот отпорен на експлозија од Ex dⅡB T4 (погоден за запаливи и експлозивни карактеристики на биогасот). Цевководот за биогас е изработен од нерѓосувачки челик 304 (отпорен на корозија и отпорен на експлозија). Системот за предтретман е опремен со аларм за истекување биогас (чувствителност ≤0,1% VOL), кој е во согласност со стандардот на „Електричен апарат за атмосфери со експлозивни гасови“ GB 3836.1. Обезбедете безбедно функционирање на свињарски фарми.

Начин на употреба (Едноставен процес на работа за фарми за свињи)

1.Инспекција пред стартување (задолжителна дневна)

2. Работа на стартување (главно во автоматски режим)

1. Стартувајте го системот за предтретман: Отворете го излезниот вентил на дигесторот за биогас, вклучете го системот за предтретман (вентилатор за десулфуризација, пумпа за одводнување) и вклучете го 5 минути. По чистотата на биогасот (метан концентрацијата ≥50%) и притисокот се стабилизира, отворете го вентилот што го води биогасот до единицата.

2. Стартување на единицата: Кликнете на „Auto Start“ на екранот на допир на контролерот. Откако уредот ќе се загрее 30 секунди (продолжен до 1 минута во средина со ниски температури), стартувајте го. Внимавајте на брзината на ротација (постепено зголемувајте до 1500r/min), влезен притисок на биогас (0,8-1,2 kPa) и напон за производство на енергија (380V±5%). Откако параметрите се стабилизира, се вчитува автоматски (првото оптоварување не надминува 50%). Трчајте 10 минути, а потоа зголемете го до целосно оптоварување.

3. Поставки за искористување на отпадната топлина: по потреба прилагодете го вентилот за враќање на отпадната топлина. Кога свињарникот бара греење, отворете го "колото за греење". Кога дигесторот за биогас има потреба од изолација, отворете ја „изолацијата на биогасот коло“. Контролорот автоматски ја следи температурата и го прилагодува отворот на вентилот.

3. Следење на работењето (дневно управување)

• Снимајте ги клучните параметри на секои два часа: производство на енергија, потрошувачка на биогас, концентрација на метан и температура на снабдување со отпадна топлина (греење за свињи ≤60℃, изолација за дигестори за биогас ≤40℃). Кога биогасот концентрацијата е пониска од 45%, навремено проверете ја состојбата на ферментација на дигесторот за биогас (како како брзина на напојување, фреквенција на мешање).

• Ракување со алармот на контролорот: ако аларми како „Низок притисок на биогас“ (проверете го излезниот вентил на биогасот дигестор), „Висока температура на водата“ (исчистете ја вагата во системот за ладење) или „неуспех на десулфуризаторот“, оптоварувањето мора да се намали и машината прво да се исклучи. Само откако ќе се отстрани дефектот, машината може да биде рестартирано.

4. Работа на исклучување (на крајот на секој ден или во случај на дефект)

1. Намалување на оптоварувањето и исклучување: Прво, постепено растоварајте го (намалете го товарот на 0), затворете го вентилот што го поврзува биогас до единицата, држете го системот за предтретман да работи 5 минути (исчистете го преостанатиот биогас во цевководот), потоа кликнете „Стоп“ на контролерот и уредот ќе работи без оптоварување 3 до 5 минути пред да застане.

2. Исклучување на системот: Исклучете го системот за предтретман (вентилатор за десулфуризација, пумпа за одводнување), затворете го излезниот вентил на дигесторот за биогас (кога машината е надвор од работа подолго време), проверете дали има истекување на биогас или масло протекување од уредот и исчистете ја прашината на површината на уредот.

3. Снимање податоци: запишете го вкупното производство на енергија, вкупната потрошувачка на биогас и времетраењето на работата на денот како основа за сметководство на трошоци и апликација за субвенции.

Безбедност и заштита (Клучни регулативи за фармите за свињи)

1. Безбедност при инсталацијата (Основни барања)

• Стандарди за избор на локација: Единицата треба да се инсталира во насока на ветрот на дигесторот за биогас (барем 10 метри подалеку од дигесторот за биогас), далеку од просторот за складирање на добиточна храна на свињарникот и изворите на отворен пламен (како како котли и шпорети). Областа за инсталација треба да има добра вентилација (со часовна волумен на вентилација од at најмалку 20 пати поголем од волуменот на единицата), а земјата треба да не искри (како цемент + антистатички облога).

• Дизајн отпорен на експлозија: цевководите за биогас мора да користат цевководи отпорни на експлозија (како што се бакарни вентили за да се спречи искри од удар), а на секои 10 метри треба да се инсталира по еден вентил за ослободување на притисокот отпорен на експлозија. гасоводот. Електричната опрема (како што се осветлувањето и прекинувачите) мора да биде отпорна на експлозија. Строго е забрането да се користете алатки кои не се отпорни на експлозија за да работите во близина на единицата.

• Конфигурација за заштита од пожар: Областа за инсталација е опремена со 2 апарати за гаснење пожар со сув прашок од 4 кг (≤5 метри подалеку од единицата) и оган песок (со волумен од ≥0,5 m³). Предупредувачки знаци како „Без отворен пламен“ и Поставени се „запаливи и експлозивни“, а редовно се проверува и ефикасноста на објектите за противпожарна заштита.

2. Оперативна безбедност (норми за персонал)

• Сертифициран персонал: Операторите мора да поминат специјализирана обука од Kecheng Electric Power (безбедност за биогас, единица операција), да го положат оценувањето и да добијат сертификат пред да ги преземат своите работни места. Нелиценциран персонал се строго забрането да работат единици.

• Работни контраиндикации: Не расклопувајте го цевководот за биогас или компонентите отпорни на експлозија кога уредот е во функција. Не пушете и не користете отворен пламен во областа за инсталација. Кога проверувате за истекување на биогас, нанесете вода со сапуница до спојниците на цевките (откривањето на отворен пламен е строго забрането). Ако се најдат меурчиња, запрете ја машината веднаш за ракување.

• Лична заштита: Носете антистатичка работна облека и чевли против лизгање кога работите. Носете маски за прав и ракавици кога е во контакт со десулфуризери (за да се избегне иритација на кожата од десулфуризери). Допрете го ослободувањето на статички електрицитет уред пред да влезе во просторот за инсталација (за ослободување на статички електрицитет од човечкото тело).

3. Одржувајте ја безбедноста (редовна инспекција)

• Исклучување на струја и гас: пред одржување, напојувањето на уредот мора да се исклучи (исклучете го главниот прекинувач), вентилот на цевководот за биогас треба да биде затворен, а преостанатиот биогас во цевководот треба да биде прочистување со азот или воздух (работата може да се изврши само откако ќе се открие дека концентрацијата на метан е ≤0,5% VOL). Треба да се закачи предупредувачки знак на кој пишува „Под одржување, не стартувајте“.

• Одржување на компонентите: При замена на десулфуризаторот, тоа треба да се врши во добро проветрена средина. Стариот десулфуризатор треба да се запечати (за да се избегне загадување на животната средина). При ремонт на внатрешно согорување мотори, строго е забрането да се користат алатки кои лесно можат да произведат искри (како што се челични клучеви; се препорачува да се користат бакарни клучеви).

• Редовна проверка: Чувствителноста на алармот за истекување биогас и перформансите на запечатување на отпорни на експлозија електричната опрема се проверува еднаш месечно. Дебелината на ѕидот на цевководот за биогас се проверува еднаш а четвртина (за да се спречи корозија и перфорација). Сеопфатна проценка на безбедноста ја спроведува Kecheng Electric Енергетски инженер еднаш годишно.

4. Одговор во итни случаи (ненадејни ситуации)

• Истекување биогас: Веднаш запрете ја машината, затворете ги резервоарот за биогас и вентилот за биогас на единицата, вклучете ги сите опрема за вентилација во областа за инсталација, евакуирајте го персоналот во насока на спротивен ветер и строго забранете прекинувачот на која било електрична опрема (како што се светла, мобилни телефони). Откако концентрацијата на метанот ќе падне подолу 0,5%, проверете ја точката на истекување и поправете ја.

• Несреќа од пожар: Веднаш запрете ја машината и прекинете го доводот на гас. Користете противпожарен апарат со сув прашок за да ставите изгаснете го огнот (не користете вода за гаснење, бидејќи биогасот е полесен од воздухот и водата не може да го покрие). На во исто време, јавете се на 119, евакуирајте го персоналот во свињарската фарма и свињите во безбедно место. По гаснењето на пожар, истражете ја причината за пожарот (како што е електричен краток спој или палење на отворен пламен).

• Исклучување дефект на единицата: во случај на исклучување поради прекин на биогасот, резервното напојување (како дизел генератор) треба веднаш да се активира за да се обезбеди вентилација и контрола на температурата во свињарникот. Ако сетот за генератор на биогас за свињарска фарма престане поради механички дефект, ве молиме контактирајте ја постпродажната служба на Kecheng Electric Power (400-xxx.xxxx). Ние ќе одговори во рок од 2 часа и ќе изврши поправка на лице место во рок од 24 часа.
