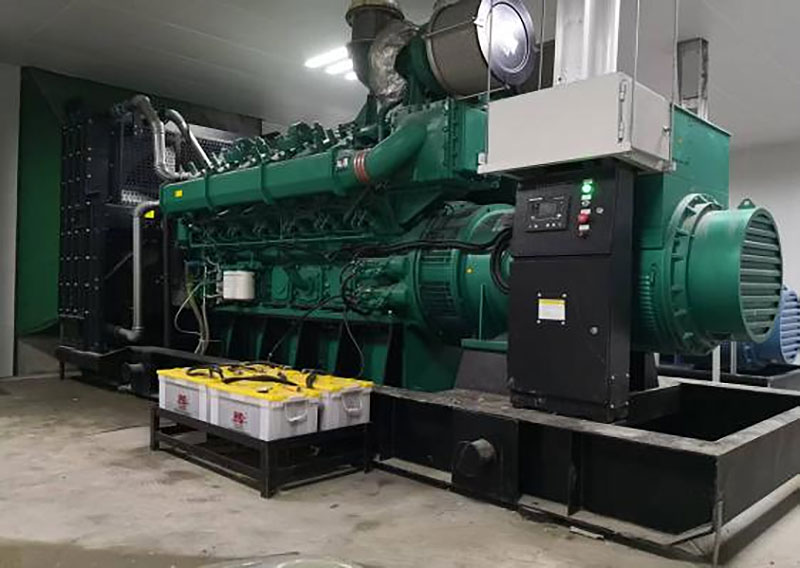

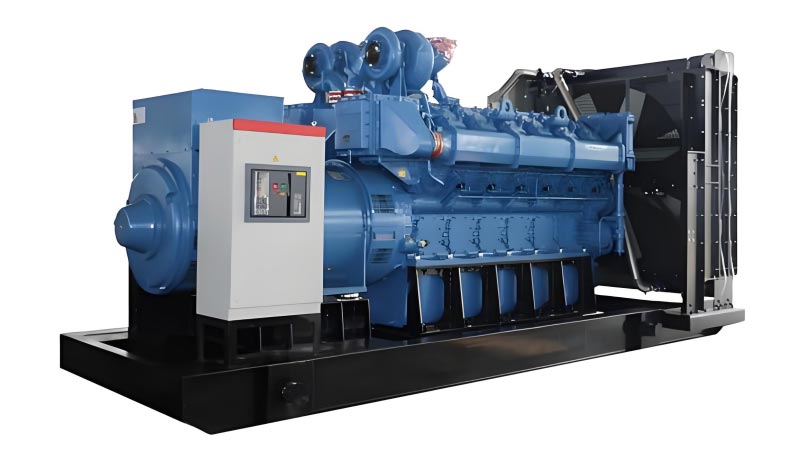

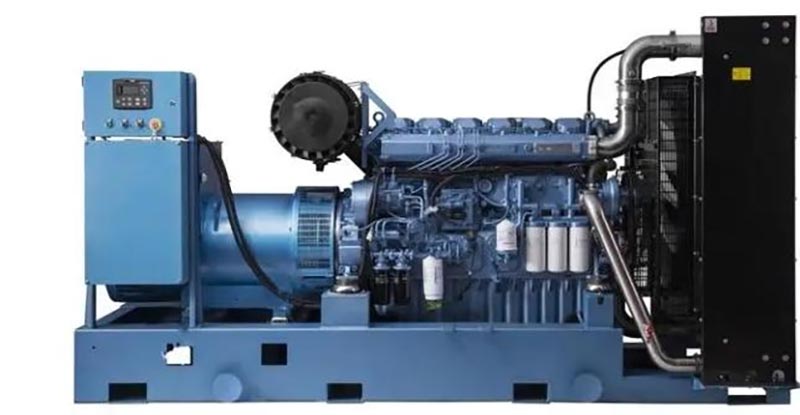

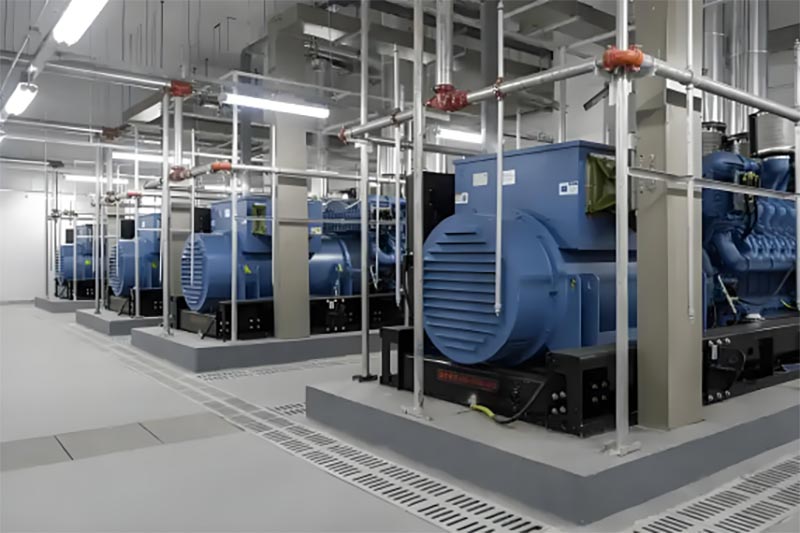

Комплет за дизел генератори со висока моќност

Комплетот за дизел генератор со висока моќност, произведен во Кина од Kecheng, може да ги задоволи потребите за стартување со тежок товар и континуирано операција. Го интегрира само-развиениот високонапонски интелигентен контролер за поддршка на паралелна мулти-машина поврзување и високонапонски мониторинг, а работата е стабилна и сигурна. Заштитната структура на опремата е цврста и може да се прилагоди на различни услови на животната средина. Производот строго се придржува до националните технички стандарди. Основните компоненти се обезбедени со подолг гарантен рок, а колку е поголема моќноста, толку подолго гарантното време. Може добро да се прилагоди на главното напојување, резервното или врвното напојување за бричење во големите фабрики, рудници, тешка инфраструктура, енергетски бази и други места, особено погодни за сценарија со примена на тешки товари со високи стандарди и континуирани барања за напојување. Како домашна фабрика, Кеченг е посветена на обезбедување професионални решенија за напојување за вакви критични барања.

Комплетовите дизел генератори со висока моќност Kecheng 800-3000KW се основна опрема развиена како одговор на барањата на „Индустриско напојување со тешка работа + гаранција за енергетскиот систем“, покривајќи три опсези на моќност: 800-1500KW (големи), 1500-2000 KW (супер-големи) и 2000-3000 KW (тешки) како што следува:

Апликативни сценарија (прилагодување посветено со висока моќност)

1. Сценарија за индустриско производство од големи размери (800-2000 KW)

• Применливи сценарија: Производители на автомобилски возила (производствени линии за печат, групи роботи за заварување), металуршки постројки (вентилатори на високи печки за производство на челик, опрема за валање челик), хемиски индустриски паркови (големи реакциони садови, кластери на циркулациона пумпа за вода)

• Основна вредност: Може да издржи три пати поголема од номиналната почетна струја (компатибилен со тешка моторна опрема, како на пр. бидејќи единицата од 2000 KW може да стартува мотор од 6000 KW), спречувајќи ја единицата да излезе. Поддржува 24-часовно континуирано работа со полно оптоварување (годишно време на работа ≥ 8.000 часа) за да се осигура дека производната линија не е прекината. Тоа може да се поврзе со фабричкиот DCS систем за да се постигне „потребно прилагодување на оптоварувањето“, со годишна стапка на заштеда на енергија од 8% до 12%.

2. Супер-големи сценарија на центарот за податоци (1500-3000KW)

• Применливи сценарија: Прекугранични центри за облак компјутери (100.000 + кластери на кабинети сервери, 10kV/35kV дистрибуција на електрична енергија со висок напон), центри за финансиски податоци (резервно напојување за основни трговски системи, нула барања за прекин)

• Основна вредност: високонапонските модели (10kV/35kV) се директно поврзани со високонапонската дистрибуција на енергија систем на центарот за податоци, со што се намалуваат загубите кои се намалуваат (заштедувајќи 5%-8% енергија во споредба со нисконапонските единици). Висока моќност квалитет (стапка на изобличување на напонот ≤2%, стабилност на фреквенцијата ≤±0,1Hz), заштита на прецизни сервери; Поддржува паралелно поврзување на повеќе единици (како што се три единици од 1000 KW кои работат во тандем), исполнувајќи ги барањата за проширување на центри за податоци. Неуспехот на една единица не влијае на целокупното напојување.

3. Сценарија за рударство и развој на ресурси (1000-2500KW)

• Применливи сценарија: отворени рудници (рударски дробилки, системи за полнење на камиони за рударство), подземни рудници за јаглен (вентилатори, пумпи за одводнување, типови отпорни на експлозија), рудници за обоени метали (опрема за преработка на минерали, печки за топење)

• Основна вредност: Моделот отпорен на експлозија е во согласност со стандардот Ex dⅡB T4 и е погоден за запаливи и експлозивни средини во рудници; Моторот прифаќа „префрлување на тешко масло/дизел со двојно гориво“ (опционално), што може намалување на трошоците за транспорт на гориво за оддалечените рудници. Телото е направено од манган челик со висока цврстина (отпорен на удари и отпорен на корозија), способен да ги издржи тешките работни услови на рудната прашина и вибрации, со MTBF од ≥ 15.000 часа.

4. Сценарија за пристаниште и тешка инфраструктура (800-2000 KW)

• Применливи сценарија: Меѓународни пристаништа (контејнерски кеј кранови, подемен кранови), прекуморски мостови (мост осветлување, системи за следење, опрема отпорна на ветер), железнички центри (резервно напојување со високонапонско влечно напојување за брзи железнички станици)

• Основна вредност: Отпорна на „често старт-стоп + флуктуирачко оптоварување“ (како што е наизменичното работење на кејски кранови), Брзина на одговор на единицата ≤1 секунда, избегнувајќи флуктуации на напонот; Високонапонскиот излез (10 kV) е компатибилен со високонапонска дистрибутивна мрежа на пристаништа, со што се намалува конфигурацијата на трансформаторите. IP54 заштита (IP65 за некои модели), погодни за прскање со висока содржина на сол и влажни средини во пристаништата, без грижи за застојот во текот на година.

5. Сценарија за енергетска основа и врвно бричење (1500-3000 KW)

• Применливи сценарија: фотоволтаични/ветерни фарми (резервни извори на енергија за складирање енергија за да се надополни интермитентно празнини за производство на електрична енергија), бензински централи (резервни единици за бричење за да се изедначат флуктуациите на оптоварувањето на мрежата), независни електрични мрежи во оддалечените области (како што се острови, висорамнини, главно напојување)• Основна вредност: врвно бричење време на одговор ≤10 секунди, што може брзо да ја пополни празнината на оптоварувањето на електричната мрежа (како кога паѓа моќноста на ветерот остро); Факторот за корекција на моќноста за моделот на висока надморска височина (на надморска височина од 5.000 метри) е ≥0,85, а стапката на успех при стартување за моделот со ниски температури (на -30℃) е ≥99%. Поддржете го поврзувањето со електричната мрежа диспечерски систем за да се постигне „оптимизација на цената на електричната енергија во врвната долина“ и да се намалат трошоците за работа на енергијата.

Предности на производот (конкурентност на јадрото со висока моќност)

Технички параметри (целосен опсег на моќност од 800-3000 KW)

Технички карактеристики (ексклузивен дизајн со висока моќност)

1. Подобрен електроенергетски систем

• Оптимизација на моторот:

① 800-1500KW: Yuchai YC6C усвојува „common rail со висок притисок (2000bar) + меѓуладење со турбо полнење“, што го зголемува ефикасност на согорување за 15% и го продолжува циклусот на промена на маслото до 1000 часа.

② 1500-2000KW: Cummins QSK60 има структура со 16 цилиндри од типот V. Блокот на цилиндрите е направен од вермикуларен графитно леано железо (со јачина 70% поголема од онаа на обичното леано железо), способно да издржи тежок товар влијанија.

③ 2000-3000KW: MAN D2876 со систем за последователна обработка на издувните гасови (SCR+DPF), задоволување на финалната емисија на Euro V/US Tier 4 стандарди и прилагодување на глобалните барања за заштита на животната средина.

• Технологија на генератор:

① Високонапонскиот генератор (6kV/10kV/35kV) е изолиран со цевки од епоксидна ткаенина, со отпорност на температура степен на H (180℃) и време на издржување на краток спој од ≥2 секунди.

② Опремен со увезени системи за возбудување (како што се Стенфорд, Маратон), времето на воспоставување напон е ≤0,3 секунди, стапката на регулација на напонот е ≤±0,5%, и има силна отпорност на удар од оптоварување.

2. Технологија на интеграција на дистрибуција со висок напон

• Високонапонска разводна опрема: интегрирана со ABB/Siemens вакуумски прекинувачи и уреди за релејна заштита (заштита од прекумерна струја, пренапон, заземјување), е во согласност со GB 50060 "Кодекс за проектирање на висок напон од 3-110 kV Switchgear Installations“ и може директно да се поврзе со високонапонската електрична мрежа на корисникот.

• Контрола на поврзување со мрежа: Поддржува мрежно поврзување со државна мрежа/претпријатие микромрежа, опремена со точка PCC (заедничка точка на поврзување) уред за следење, е во согласност со GB/T 19939 „Технички барања за поврзување со мрежата Работење на дизел генератори“, и нема струја при приклучување на мрежата;

• Следење на изолацијата: Следење во реално време на отпорот на изолација на високонапонските намотки (≥100MΩ), автоматски аларм кога изолацијата паѓа, за да се спречат несреќи при дефект на висок напон.

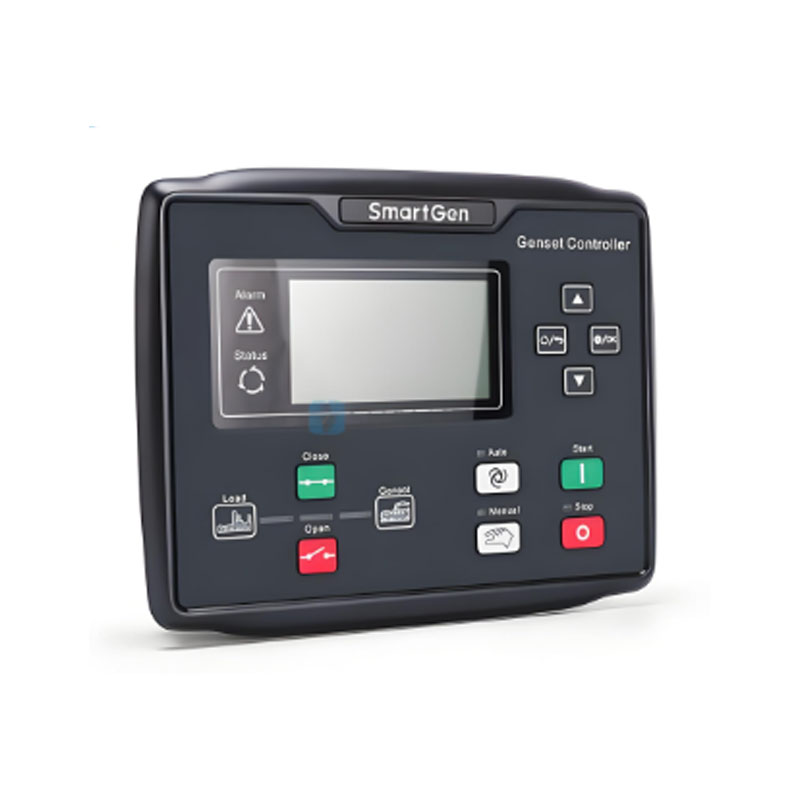

3. Интелигентен контролен систем (Високонапонска верзија KCPLC-06)

• Основни функции:

① Целосно следење на параметрите: приказ на висок напон/струја, фактор на моќност, производство на енергија, вода на моторот температура/притисок на маслото и други 30 + параметри, поддршка за складирање податоци (историски податоци од 1 година);

② Паралелно работење со повеќе машини: поддршка за паралелна работа на 8 единици, отстапување на балансот на оптоварување ≤5% (како 3 1000KW единици со вкупно оптоварување од 2800KW, отстапување со едно оптоварување ≤70KW);

③ Далечинско работење и одржување: преку 4G/сателитска мрежа, може да реализира далечински почеток и стоп, параметар проверете и притиснете го дефектот на мобилната апликација/компјутер и поддржувајте поврзување со индустриски DCS/систем за испраќање на електричната мрежа.

④ Оптимизација за врвно бричење: автоматски приспособете ја излезната моќност според електричната енергија на врвот и долината цена на мрежата (целосно оптоварување во време на врв, намалување на оптоварувањето во долинско време), заштеда од 10% до 15% од годишното сметка за струја.

4. Тешка заштита и еколошка компатибилност

• заштита на структурата:

① Рамката на телото е заварена со 16Mn манган челик (јачина на истегнување ≥510MPa), површината е испрскана со цинк + антикорозивна боја (оценка за отпорност на 'рѓа ≥10), тест со сол спреј ≥1000 часа;

②  Сите електрични компоненти од типот отпорен на експлозија се Ex dⅡB T4 одделение и запечатување отпорно на експлозија спојниците се користат за кабелски интерфејси за да се избегне истекување на искра;

• Прилагодување на екстремни средини

① Опкружување со висока температура (50℃): Опремен со двојни кули за ладење за независно дисипација на топлина, единицата може да работи со целосно оптоварување.

② Нискотемпературна средина (-30℃) : Инсталирајте го системот „три предзагревање“ на предгрејач на моторното масло, течноста за ладење предгрејач и грејач на гориво, со стапка на успех при стартување од ≥99%.

③ Плато опкружување (5000 метри): Оптимизирајте го системот за довод (зголемете го притисокот за зголемување за 20%), со моќност фактор на корекција од ≥0,85 за да се избегне слабеење на моќноста на големи надморски височини.

5. Долго траење на батеријата и практично одржување

• Систем за гориво: Опремен со резервоар за гориво со голем капацитет од 3000-5000L (изработен од нерѓосувачки челик 304), кој обезбедува опсег на целосно оптоварување од 20-30 часа. Поддржува надворешни резервоари за масло (интерфејс со прирабница DN100) за да се постигне неограничена батерија животот. Верзиите со двојно гориво (дизел/тешко масло) може да се менуваат, а цената на тешкото масло е 30% пониска од онаа на дизел.

• Одржување и оптимизација:

① Голем капацитет на масло (за модели со капацитет од 800-1500KW, капацитетот на маслото е 200-300L, а промената на маслото циклусот е 1000 часа);

② Ранливите делови (филтри, ремени) прифаќаат стандардизиран дизајн, се компатибилни со меѓународни брендови и можат да се купат локално.

③ Телото на машината е резервирано со голема врата за проверка (ширина ≥1,5 метри), што е погодно за работа на тешки алатки за одржување. Времето на проверка е скратено за 30% во споредба со слични производи.

Избор на моќност (прецизно усогласување на висока моќност)

1.Основи за селекција на јадрото

2.Препорака за моќност за типични сценарија

Начин на употреба (Ексклузивна операција за висока моќност)

1.Инспекција пред стартување (изведена од стручен тим, завршена во рок од 60 минути)

2. Ракување со стартување (достапно во високонапонски и модели поврзани со мрежа, со соработка за две лица)

(1) Високонапонски модел кој не е поврзан на мрежа (индустриска главна и резервна моќност)

1. Стартување со предзагревање: контролорот се префрла во режим „рачен“ и го вклучува системот „три предзагревање“ (предгревање во средина со ниска температура 60-120 минути, температура на маслото ≥20℃);

2. Запалете го моторот: притиснете го копчето „старт“ (хидрауличен старт), набљудувајте ја брзината (постепено растејте до 1500 r/min), притисокот на маслото (≥0,3MPa), температурата на водата (постепено се зголемува до 70℃), а параметрите се стабилни 10 минути;

3. Високонапонско затворање: Персоналот за работа и одржување А потврдува дека параметрите се нормални на крајот на контролорот, персоналот за работа и одржување Б работи во високонапонската разводна опрема: затворете го „раскинувач“ → затворете го „вакуумскиот прекинувач“ → набљудувајте го високонапонскиот волтметар (6kV/10kV±5%);

4. Оценето вчитување: според „20%→50%→80%→100%“ степенувано оптоварување (10 минути по интервал од фаза), избегнувајте удар оптоварување.

(2) Модели поврзани со мрежа (Енергетски врвен бричење/Центар за податоци)

1. Подготовка поврзана со мрежа: контролорот се префрла во режимот „поврзан со мрежа“ и го поставува поврзувањето на мрежата параметрите (напонот, фреквенцијата и фазата се конзистентни со мрежата);

2. Синхроно откривање: контролорот автоматски ја открива синхроничноста на единицата и мрежата (напон разлика ≤5%, фреквентна разлика ≤0,1Hz, фазна разлика ≤5°) и автоматски го издава поврзувањето со мрежата упатство по исполнување на условите;

3. Автоматско поврзување на мрежата: вакуумскиот прекинувач автоматски се затвора, единицата е поврзана на струја мрежа, а контролорот автоматски ја прилагодува излезната моќност (според побарувачката на оптоварување на електричната мрежа).

4. Следење на работата: Мониторинг во реално време на моќноста поврзана со мрежата и факторот на моќност (одржување заостанување од 0,8-0,9) за да се спречи прекумерна струја и пренапон.

3. Следење на работата (24-часовно непрекинато, со посветен персонал на должност)

• Мониторинг во реално време: снимајте на секои 30 минути: висок напон (6kV/10kV±5%), струја (≤ номинална струја), фреквенција (50Hz±0,1Hz), температура на водата на моторот (≤95℃), притисок на маслото (≥0,2MPa), отпор на изолација (≥100MΩ);

• Ракување со исклучоци:

① Високонапонски пад на изолацијата: Веднаш намалете го товарот и исклучете ја машината и проверете го генераторот намотки (исчистете ја прашината и тестирајте ја изолацијата);

② Висока температура на водата на моторот: исчистете ја вагата во системот за ладење и проверете го вентилаторот на кулата за ладење.

③ Флуктуација на напојувањето поврзана со мрежа: Контактирајте со испраќачот на електричната мрежа, прилагодете го излезот на единицата и избегнувајте исклучување од мрежата;

• Итно исклучување: во случај на „краток спој со висок напон“, „излетување на моторот“ или „силно истекување масло“, веднаш притиснете го копчето „Итно исклучување“ (исклучете го горивото и исклучете го високонапонскиот прекинувач).

4. Работа на исклучување (за да се избегнат несреќи при висок напон и оштетување на компонентите

1. Хиерархиско растоварување: За модели кои не се поврзани со мрежа: Постепено намалувајте го оптоварувањето до 20% → Растоварување на 0; Поврзан со мрежа модели: Примени на електродиспечерската мрежа за исклучување → Контролорот автоматски го намалува оптоварувањето на 0→ Исклучете го прекинувачот поврзан на мрежата.

2. Исклучување на висок напон: Персоналот за одржување Б работи на кабинетот на високонапонскиот прекинувач: отворете го „вакуумот прекинувач" → отворете го „раскинувачот" → затворете го „заземјувачот" (празнење).

3. Исклучување и ладење: Вклучете го моторот во мирување 15 до 20 минути (за да се изладат блокот на цилиндерот и турбополначот) и потоа притиснете го копчето „Исклучување“.

4. Безбедносно затворање: затворете го вентилот за гориво (за долгорочно исклучување), исклучете го напојувањето на контролорот, проверете дали има истекување или оштетување на компонентите во системот под висок притисок и запишете ги податоците за работата (напојување генерирање, потрошувачка на гориво, дефекти).

Безбедност и заштита (Спецификации за висока моќност и висок напон)

1. Безбедност при инсталацијата (Спецификации за висок напон и тешка работа)

• Избор и распоред на локација:

① Областа за инсталација треба да се чува подалеку од отворен пламен (≥15 метри) и запаливи и експлозивни предмети (≥20 метри). Растојанието помеѓу високонапонскиот прекинувач и единицата треба да биде ≥3 метри. Заштитна ограда (≥1.2 метри во висина) треба да се постави и да се закачи знак „Опасност од висок напон“.

② Носивоста на земјата не треба да биде помала од 1,5 пати поголема од тежината на единицата (на пример, за Единица од 20.000 кг, не треба да биде помала од 30.000 кг /㎡). Армирано-бетонска основа (со дебелина не помала од 500 mm) треба да се усвои и да се постават изолатори за вибрации со пружини помеѓу основата и единица (за намалување на преносот на вибрации).

③ Поставување на високонапонски кабли: користете кабелски ровови (со песок и тули) или поминете низ галванизирани челични цевки (ѕид дебелина ≥5mm), и одговара на пресекот на кабелот (на пример, за моделите 10kV/2000KW, бакарни кабли ≥120mm² се потребно) за да се избегне механичко оштетување.

• Безбедност од висок напон

① Заземјување на единицата: Отпорот на заземјувањето на високонапонската страна треба да биде ≤10Ω, а на нисконапонската страна, треба да биде ≤4Ω. Треба да се поврзе со независна мрежа за заземјување (со растојание од ≥5 метри од решетки за заземјување на друга опрема).

② Тест на изолација: По инсталацијата, користете мегоомметар од 2500 V за да ја тестирате отпорноста на изолација на високонапонскиот намотување (≥100MΩ). Само откако ќе го поминете тестот може да се примени напојувањето.

③ заштита од гром: Инсталирајте громобрани (заштитен радиус ≥ 1,5 пати поголем од големината на единицата) и гром одводници (паралелни на високонапонската страна) за да се спречи оштетување на високонапонските компоненти од удари на гром.

• Конфигурација за заштита од пожар:

① Областа за инсталација е опремена со 4 ABC противпожарни апарати за сув прашок од 8 кг, 2 противпожарни апарати CO₂ (конкретно за опрема под висок притисок) и 1 пожарна песок (со волумен од ≥5m³).

② Резервоарот за гориво е независно поставен (најмалку 15 метри оддалечен од единицата), опремен со базен против протекување (поставен со HDPE мембрана против протекување), и опремен со мерач на нивото на течноста и вентил за итно исклучување.

③ Развијте план за одговор при итни случаи на пожар и организирајте вежба против пожар еднаш на секои четвртини (со целосно учество на тимот за работа и одржување).

2. Оперативна безбедност (контрола на ризик од висок напон и тешка работа)

• Барања за персонал:

① Операторите мора да поседуваат „Сертификат за електричар со висок напон“ и „Сертификат за оператор на специјална опрема (Единица за тешки должности)“, и положете ја проценката по 32 часа специјализирана обука од страна на Кеченг пред да ги преземете нивните објави.

② Високонапонската работа бара соработка на две лица (едно лице работи и едно лице надгледува). Пред да започнете со работа, пополнете го „Билет за работа со висок напон“ и откако ќе потврдите дека нема грешки, продолжи.

③Кога работите, носете високонапонска изолациона облека, изолациони чевли и изолациони ракавици (со издржување ниво на напон од ≥ 10 kV) и користете изолациски алатки (кои го поминале тестот за отпорен напон и се во рок на важност).

• Оперативни контраиндикации:

① На нелиценциран персонал и на оние кои пиеле алкохол им е забрането да работат со високонапонскиот систем.

② Не влечете го прекинувачот под оптоварување (за да избегнете изгореници од лакот и оштетување на опремата).

③ Строго е забрането расклопување на компоненти под висок притисок или допирање делови со висока температура (како што се издувните гасови температура на цевката ≥500℃) кога уредот работи.

④ Високонапонските операции се строго забранети за време на грмотевици. Напојувањето со висок напон мора да биде исклучен и заземјен за празнење.

• Одговор за итни случаи:

① Високонапонско истекување: Веднаш притиснете го копчето „Итно стопирање“ → ставете изолациона опрема → Користете изолациона шипка за исклучување на високонапонскиот прекинувач → Испуштање од земјата → лоцирање на точката на истекување (како што е кабелот оштетување, дефект на намотување).

② Истекување гориво: исклучете ја машината → затворете го вентилот за гориво → Стартувајте го издувниот систем (модел отпорен на експлозија) → Чистете со памук што апсорбира масло и противпожарен песок → Проверете ја точката на истекување (како што е заптивка на прирабница, цевка за масло руптура).

③ Пожарна несреќа: исклучете ја машината → исклучете го високонапонското напојување → Користете сув прашок/пожар на CO₂ апарати за гаснење за гаснење на пожарот → Јавете се на 119→ Евакуирајте луѓе → Изолирајте запаливи материјали наоколу.

3. Одржување на безбедноста (Ексклузивно за високонапонски и тешки компоненти

• Подготовки пред одржување:

① Исклучете го главното напојување на уредот (и високонапонските и нисконапонските прекинувачи се отворени), затворете го горивото вентил и закачете го предупредувачкиот знак на кој пишува „Под одржување, не стартувајте“.

② За високонапонскиот систем, затворете го „прекинувачот за заземјување“. Откако ќе се потврди дека нема струја со а детектор на напон, изврши одржување.

③ Подгответе алатки за одржување (изолациски клучеви, инструменти за тестирање на висок напон, опрема за кревање тешки), резервни делови (оригинални високонапонски компоненти од Кеченг, дихтунзи за запечатување) и заштитна опрема (изолациски ракавици, очила, заштитни шлемови).

• Спецификации за операција за одржување:

① Одржување на моторот: Кога го менувате моторното масло, користете посебна пумпа за масло (тешките модели имаат големо масло волумен), и предадете го старото моторно масло на квалификувана институција за отстранување. За да го прилагодите клиренсот на вентилот, a Потребен е вртежен клуч (според оригиналниот фабрички стандарден вртежен момент).

② Одржување на високонапонскиот генератор: исчистете ја прашината за намотување (со помош на компримиран воздух на 0,3 MPa), тестирајте ја изолацијата отпор (≥100MΩ) и заменете ја јаглеродната четка за возбудување (абење ≤1/3).

③ Одржување на високонапонски прекинувачи: исчистете ги контактите на вакуумските прекинувачи (исчистете ги со ситно шкурка и нанесете проводна паста), и калибрирајте ги уредите за заштита на релето (како што се поставките за прекумерна струја и време на сопнување).

• Професионално одржување

① Комплексно одржување како што е проверка на длабочината на моторот (притисок на цилиндарот, атомизација на инјекторот), висок напон Поправката на изолацијата на генераторот и калибрацијата на системот за поврзување на мрежата мора да се изврши на лице место од страна на Кеченг инженери по продажба (потврдени за висок напон) (еднаш годишно, бесплатен сервис).

②По одржувањето, мора да се спроведе „тест на оптоварување“ (оптоварување до 80% од номиналната моќност и работа 2 часа). Може да се стави само кога параметрите за мониторинг се нормални и високонапонската изолација е квалификувана операција.

Табела за циклуси на одржување (за голема моќност)
